전기 호이스트 리모컨에 잘못된 전압을 지정한다고 해서 작동 중단 시간이 발생하는 것은 아닙니다. 이는 심각한 전기적 위험을 초래하고 주요 규정 준수 실패를 유발합니다. 시설에서는 장비 업그레이드 중에 이 중요한 세부 사항을 간과하는 경우가 많습니다. 기존 체인 호이스트를 개조하든 새로운 시설 구축을 계획하든 구매자는 중요한 선택에 직면합니다. 고전압 직접 제어 시스템과 저전압 계전기 시스템 중에서 선택해야 합니다. 조달 중에 이들을 혼합하면 민감한 수신기 모듈이 파괴됩니다. 또한 작업자를 즉각적인 신체적 위험에 빠뜨리기도 합니다. 현대식 리프팅 장비는 정확하고 안전한 전력 관리를 요구합니다. 이 가이드에서는 제어 전압 간의 기술 및 안전 차이를 자세히 설명합니다. 안전하고 규정을 준수하며 신뢰할 수 있는 시스템을 지정하도록 도와드리겠습니다. 현재 설정을 식별하고 안전하게 업그레이드를 실행하는 방법을 배우게 됩니다.
저전압은 현대 표준입니다. 24V, 36V 또는 48V 제어 회로는 작업자에게 훨씬 더 안전하며 엄격한 OSHA/NEC 작업장 안전 표준을 충족합니다.
라인 전압(110V/220V) 펜던트는 구식입니다. 핸드 펜던트를 통해 직접 1차 전압을 실행하면 치명적인 감전 위험이 증가하고 업그레이드 가능성이 제한됩니다.
무선 통합에는 접촉기 제어가 필요합니다. 무선 리프팅 컨트롤러로 업그레이드하려면 호이스트에 직접 회선 전환이 아닌 저전압 계전기(접촉기)를 사용해야 합니다.
안전 장치는 협상 불가능합니다. 지정된 모든 원격 장치에는 제어 회로를 즉시 물리적으로 차단하는 전용 비상 정지 원격 기능이 포함되어야 합니다.
시설 관리자는 종종 서로 다른 두 가지 전기 시스템을 혼동합니다. 호이스트의 모터 전원 공급 장치와 원격 제어 전압을 혼합합니다. 모터 전원 공급 장치는 220V 또는 480V 3상과 같은 큰 전류를 처리합니다. 제어 전압은 작업자가 보내는 작은 신호를 처리합니다. 조달 과정에서 이 두 가지를 혼동하면 심각한 문제가 발생합니다. 새로 설치된 수신기를 날려버릴 수도 있습니다. 작업자에게 치명적인 감전 위험이 발생할 수도 있습니다. 우리는 무거운 물건을 드는 근육을 논리 두뇌로부터 분리해야 합니다.
직접 제어 시스템은 이전 세대의 산업 디자인을 대표합니다. 고전압 직접 제어 설정에서 주 모터 전력은 펜던트 스위치를 통해 직접 전달됩니다. 운영자가 버튼을 누르면 휴대용 장치 내부에 막대한 전류가 흐릅니다. 이는 무서운 위험을 야기합니다. 작업자는 110V~480V를 전달하는 장치를 물리적으로 잡고 있습니다. 산업 환경에서는 일상적으로 장비가 손상됩니다. 깨진 플라스틱 케이스에 전류가 흐르는 내부 전선이 노출되었습니다. 마모된 케이블은 즉시 치명적인 위험이 됩니다. 현대 운영에서는 직접 제어 아키텍처를 유지하지 않는 것이 좋습니다.
반대로, 현대 리프팅 장비는 저전압 접촉기 제어를 활용합니다. 전기 호이스트 리모컨은 메인 패널 내부에 위치한 강압 변압기에 의존합니다. 이 변압기는 들어오는 전력을 일반적으로 24V에서 48V 사이의 안전한 신호로 줄입니다. 버튼을 누르면 이 약한 신호가 자기 접촉기로 이동합니다. 그런 다음 접촉기는 회로를 기계적으로 닫아 고전압 모터를 활성화합니다. 이를 통해 작업자의 손에서 위험한 전압이 완전히 제거됩니다. 또한 구성 요소 수명을 대폭 연장하고 무선 통합을 단순화합니다.
호이스트 제어 아키텍처 비교
특징 | 직접 제어(고전압) | 접촉기 제어(저전압) |
|---|---|---|
휴대용 전압 | 110V - 480V AC | 최대 24V, 36V, 48V 또는 110V AC |
운전자 안전 | 나쁨 (치명적 쇼크 위험 높음) | 우수(비살상 전압 수준) |
부품 마모 | 높음(심한 아크로 인해 스위치가 파손됨) | 낮음(최소 전류가 버튼을 통과함) |
무선 업그레이드 가능성 | 완전한 패널 개조가 필요함 | 플러그 앤 플레이 지원 |
현대 전기 규정은 산업 환경에서 인간의 안전을 최우선으로 생각합니다. NEC(National Electrical Code) 610조와 같은 프레임워크는 크레인 및 호이스트 배선에 대한 엄격한 경계를 설정합니다. OSHA와 같은 작업장 안전 규제 기관은 휴대용 운전자 제어를 위한 저전압 회로를 강력히 선호합니다. 일반적으로 운영자가 지속적으로 운반하는 장치에 대해 50V 미만의 전압을 요구합니다. 휴대용 펜던트 내부의 고전압은 현대 산업 안전의 핵심 원칙을 위반합니다.
또한 작동 신뢰성은 저전압 시스템을 크게 선호합니다. 호이스트 버튼을 놓을 때마다 전기는 넓어지는 간격을 뛰어넘으려고 합니다. 이로 인해 전기 아크가 생성됩니다. 고전압 직접 시스템에서는 대규모 전류가 격렬한 아크를 생성합니다. 이 아크는 내부 황동 접점을 태웁니다. 시간이 지나면 스위치가 고착되거나 완전히 작동하지 않게 됩니다. 저전압 회로는 작은 제어 전류를 처리합니다. 내부 아크를 거의 0으로 줄입니다. 이는 휴대용 장치의 마모를 극적으로 줄여줍니다.
수분과 환경 탄력성은 또 다른 정당성을 추가합니다. 산업 시설에서는 급격한 온도 변화가 발생합니다. 플라스틱 하우징 내부에 응결이 발생합니다. 높은 IP 등급은 직접적인 물 분사로부터 보호하지만 내부 응결은 피할 수 없습니다. 습기가 480V 회로를 연결하면 치명적인 단락이 발생합니다. 스위치를 용접하여 사용자를 차단하거나 감전시킬 수 있습니다. 저전압 리모콘은 응결에 훨씬 덜 반응합니다. 사소한 습기 축적이 치명적인 안전 실패로 이어지는 것을 방지합니다.
코드를 자르려면 신중한 기술 평가가 필요합니다. 단순히 리프팅 기계에 무선 시스템을 연결할 수는 없습니다. 새로운 수신기 모듈은 장비의 기존 제어 아키텍처와 정확히 일치해야 합니다. 불일치로 인해 하드웨어가 즉시 파괴됩니다. 적절한 통합을 위해서는 다음과 같은 특정 엔지니어링 단계가 필요합니다. 로 업그레이드하려면 무선 리프팅 컨트롤러 구조화된 접근 방식이 필요합니다.
현재 장비의 내부 구성 요소를 검사해야 합니다. 강압 변압기와 일련의 전자 접촉기를 찾으십시오. 패널에 이러한 기능이 없으면 현재 직접 제어를 사용합니다. 무선 시스템을 추가하기 전에 저전압 접촉기 패널을 설치해야 합니다. 무선 수신기를 고전압 모터 회로에 직접 연결하지 마십시오.
패널 감사 모범 사례:
호이스트 전기 인클로저를 열기 전에 항상 주 시설 전원을 차단하십시오.
디지털 멀티미터를 사용하여 모든 위상에 전압이 없는지 확인하십시오.
일반적으로 인클로저 도어 내부에 붙여져 있는 회로도를 찾으세요.
내부 변압기의 2차 출력 정격을 식별합니다.
많은 기술자들이 수신기 전력과 릴레이 제어 전압을 혼동합니다. 이러한 기술적 차이가 시스템 호환성을 결정합니다. 호이스트 송신기 수신기는 내부 마이크로프로세서를 작동하기 위해 전용 전원 공급 장치가 필요합니다. 이 공급 장치는 대개 110V AC 또는 24V DC입니다. 그러나 내부 릴레이는 특정 제어 전압을 호이스트의 접촉기로 다시 전달해야 합니다. 이 두 전압은 종종 다릅니다. 특정 이중 전압 요구 사항에 맞게 구성된 수신기를 지정해야 합니다.
산업 시설은 무선 주파수에 있어 열악한 환경을 조성합니다. 거대한 강철 빔이 신호를 차단합니다. 가변 주파수 드라이브는 강렬한 전자기 간섭을 발생시킵니다. 올바른 무선 주파수와 작동 범위를 지정해야 합니다. 작업 공간의 구조적 레이아웃을 고려하십시오. 너무 멀리 떨어져서 작동하면 신호가 떨어집니다. 신호가 떨어지면 리프팅 작업이 즉시 중단됩니다. 인접한 기계의 간섭을 방지하기 위해 자동 주파수 호핑을 활용하는 상용 시스템을 선택하십시오.
온라인 포럼에서는 일반 온라인 라디오 컨트롤러를 사용하여 값싼 소비자 호이스트를 수정할 것을 자주 제안합니다. 이러한 포럼 중심의 유혹은 엄청난 운영상의 위험을 초래합니다. 일반 소비자용 리모콘을 산업용 호이스트에 연결하면 중요한 엔지니어링 논리가 우회됩니다. 리프팅 장비의 고유한 안전 메커니즘을 손상시킵니다.
안전 기준을 우회하면 즉각적인 물리적 위험이 발생합니다. 전문 설치에서는 열 과부하 계전기와 물리적 제한 스위치를 통해 제어 전압을 라우팅합니다. DIYer가 값싼 컨트롤러를 직접 제어 설정에 직접 연결할 때 이러한 안전 장치를 우회하는 경우가 많습니다. 리미트 스위치가 회로를 차단하지 못하면 후크 블록이 드럼에 충돌합니다. 게다가 저렴한 RF 컨트롤러에는 전용 통신 주파수가 부족합니다. 이로 인해 위험한 "유령 작업"이 발생합니다. 시설의 다른 장치가 실수로 오버헤드 크레인을 작동시킬 수 있습니다. 갑작스럽고 명령이 없는 리프트는 쉽게 치명적인 사고를 일으킬 수 있습니다.
상용 등급 솔루션은 이러한 심각한 위험을 제거합니다. 전문 시스템은 안전한 쌍을 이루는 RF 프로토콜을 사용합니다. 송신기와 수신기는 고유한 암호화 ID를 공유합니다. 다른 어떤 무선 장치도 귀하의 장비를 작동시킬 수 없습니다. 또한 상업용 수신기는 견고한 에폭시 포팅 기능을 갖추고 있습니다. 이 포팅은 민감한 회로 기판을 캡슐화합니다. 이는 심한 산업 진동과 공기 중의 부식성 먼지로부터 제품을 보호합니다. 상업용 안전 표준을 우선시하면 치명적인 작업장 사고를 예방할 수 있습니다.
전압 호환성은 성공적인 업그레이드를 위한 기준을 설정합니다. 그러나 운영상의 안전은 특정한 물리적, 기능적 특징을 요구합니다. 엄격한 환경을 위해 구축된 하드웨어를 지정해야 합니다. 소비자 등급 플라스틱과 일반 스위치는 중공업 분야에서 빠르게 실패합니다.

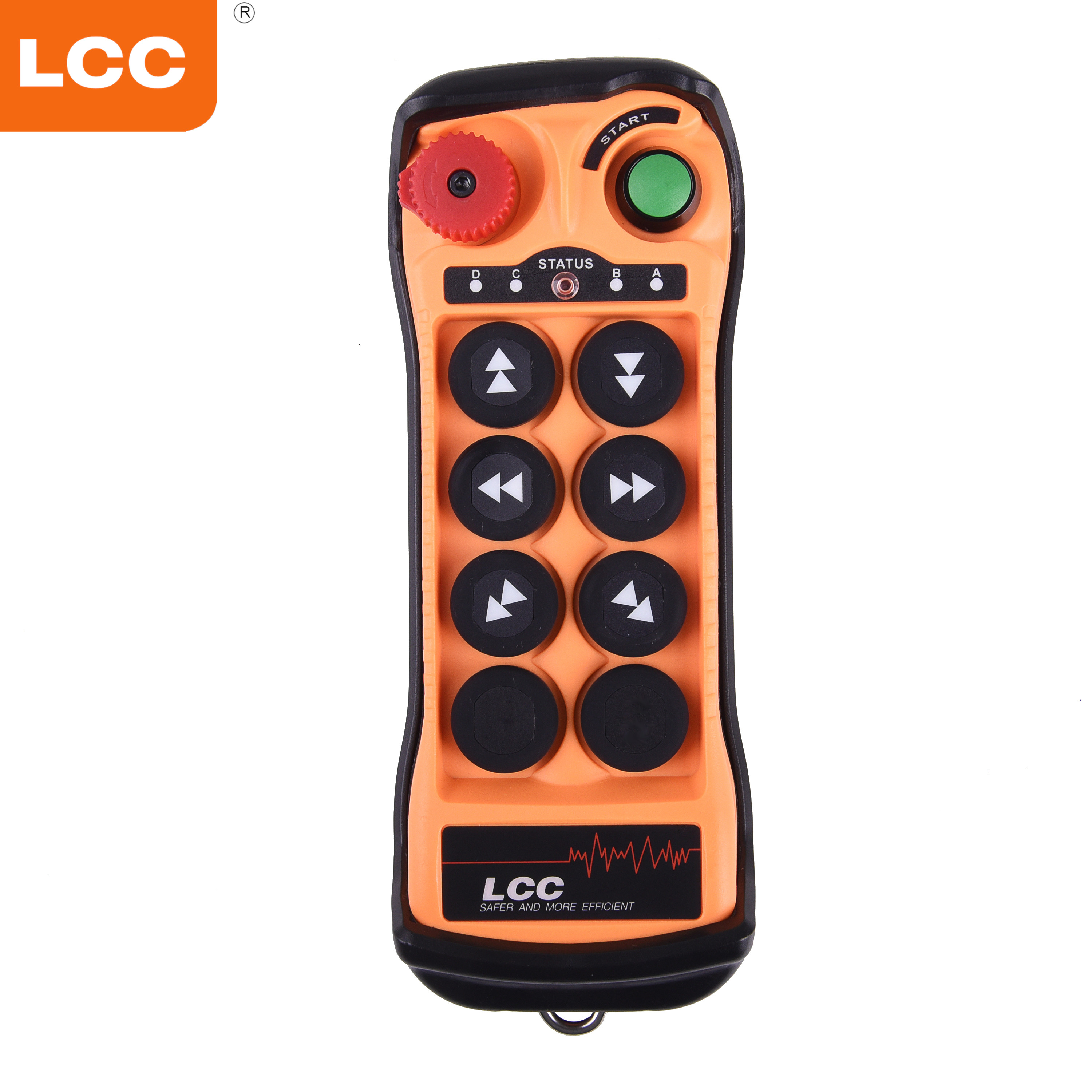

비상 정지 메커니즘은 여전히 가장 중요한 안전 기능입니다. 적절한 비상 정지 리모콘을 사용하려면 버섯 모양의 빨간색 물리적 버튼이 필요합니다. 충격을 가하면 물리적으로 걸려야 합니다. 이 조치는 카테고리 0 정지를 시작합니다. 카테고리 0 정지는 기계 액추에이터의 모든 전원을 즉시 제거합니다. 주 라인 접촉기 회로를 강제 차단해야 합니다. 소프트웨어 일시 중지나 마이크로프로세서 명령에 의존할 수 없습니다. 마이크로프로세서가 충돌하는 경우에도 하드웨어 비상 정지는 여전히 전원을 차단해야 합니다.
인체공학성과 내구성은 일상적인 사용성을 좌우합니다. 휴대용 장치의 물리적 구조를 평가합니다. 케이스는 단단한 콘크리트에 반복해서 떨어뜨려도 견뎌야 합니다. 강화된 유리섬유 플라스틱을 활용해야 합니다. 또한 작업자는 무거운 산업용 장갑을 착용합니다. 푸시버튼은 뚜렷한 촉각 피드백을 제공해야 합니다. 운전자는 아래를 내려다보지 않고도 1단 속도와 2단 속도 작동 사이의 뚜렷한 클릭감을 느껴야 합니다.
마지막으로 배터리 생태계와 시스템 확장성을 고려하세요. 시설 전반에 걸쳐 배터리 유형을 표준화하면 작업 흐름이 중단되는 것을 방지할 수 있습니다. 독점 팩이 아닌 표준 AA 배터리를 수용하는 시스템을 찾으십시오. 또한 여러 송신기를 단일 수신기에 페어링하는 시스템 기능을 평가합니다. 이 기능은 다중 작업자 작업 흐름을 지원합니다. 이를 통해 작업자는 긴 공장 베이에 걸쳐 부하 제어를 안전하게 전달할 수 있습니다.
올바른 장비를 지정하는 것은 기존 제어 아키텍처를 완전히 이해하는 것에서부터 시작됩니다. 절대적인 작업자 안전과 규정 준수를 보장하려면 저전압 접촉기 설정을 확인해야 합니다. 고전압 직접 설정은 과거의 일입니다. 업그레이드하려면 수신기 공급 장치와 제어 전압을 정확하게 일치시켜야 합니다. 다음 단계에는 즉각적인 조치가 포함됩니다. 지금 시설 전기 회로도를 참조하십시오. 또는 인증된 오버헤드 리프팅 엔지니어를 불러 패널을 감사해 보세요. 무선 하드웨어를 구입하기 전에 제어 전압을 추측하지 마십시오. 완벽하고 완벽하게 호환되는 무선 컨트롤러를 기존 인프라에 맞추려면 기술 영업팀에 문의하세요.
답: 직접적으로는 아닙니다. 먼저 접촉기 릴레이 패널을 설치해야 합니다. 이 패널은 저전압 제어 로직을 고전압 모터 전원과 안전하게 분리합니다. 무선 수신기를 고전압 스위치에 직접 연결하면 중요한 안전 제한을 무시하고 수신기가 파손됩니다.
답변: 산업용 호이스트는 일반적으로 제어 전압으로 24V, 36V, 48V 또는 110V AC를 사용합니다. 그러나 24V와 48V가 현대 표준을 나타냅니다. 이는 작업자의 안전을 극대화하고 엄격한 직업 안전 규정을 쉽게 준수합니다.
A: 고품질 수신기에는 다중 전압 변압기 또는 선택 가능한 내부 점퍼가 있습니다. 이러한 유연성을 통해 다양한 글로벌 전기 표준에 적응할 수 있습니다. 이는 동일한 수신기 모델이 다양한 레거시 호이스트 패널과 통합될 수 있도록 보장합니다.
A: 아니요. 제어 전압은 내부 릴레이와 접촉기만 작동합니다. 단순히 논리 신호를 보냅니다. 이는 모터의 마력, 토크 또는 호이스트의 전체 리프팅 용량에 전혀 영향을 미치지 않습니다.
