비례식 조이스틱 리모트로 업그레이드하면 부하 위치 정확도, 운전자 안전 및 사이클 시간에 직접적인 영향을 미칩니다. 무거운 자재를 옮기려면 기본적인 방향 명령 이상이 필요합니다. 그것은 공기 중의 절대적인 유동성을 요구합니다. 기본 푸시 버튼 펜던트와 달리 비례 컨트롤러는 크레인의 유압 장치, 전기 인프라 및 작동 환경에 맞게 신중하게 정렬해야 합니다. 시스템이 일치하지 않으면 갑작스러운 움직임이 발생하여 심각한 사고와 위험한 화물 흔들림이 발생할 위험이 있습니다. 우리는 복잡한 기술 사양에 직면했을 때 하드웨어 선택이 얼마나 압도적인지 이해합니다. 이 가이드는 불필요한 기능에 과도한 비용을 지출하지 않고 올바른 시스템을 선택하기 위한 기술 평가 프레임워크를 제공합니다. 신호 출력을 일치시키는 방법, 중요한 안전 등급을 확인하는 방법, 리프트에 대한 최적의 송신기 기술을 선택하는 방법을 정확하게 알아보게 됩니다.
정밀도는 하드웨어를 결정합니다. 조이스틱의 출력(전압, PWM 또는 CAN 버스)을 크레인의 비례 방향 제어 밸브와 정확하게 일치시킵니다.
환경에 따라 주파수가 결정됩니다. 심한 산업용 RF 간섭을 우회하려면 FHSS(Frequency Hopping Spread Spectrum) 기능을 갖춘 무선 송신기 수신기를 선택하십시오.
내구성에는 세부 사항이 필요합니다. 산업용 조이스틱 컨트롤러의 데드존과 물리적 마모를 방지하기 위해 기계식 전위차계보다 홀 효과 센서를 의무화합니다.
규정 준수는 협상 불가능합니다. 비상 정지(E-Stop) 회로에 대한 ISO 13849-1(PL) 또는 IEC 62061(SIL) 인증을 확인하십시오.
특정 기계 클래스를 분석하는 것부터 시작해야 합니다. 리프팅 기계마다 완전히 다른 인터페이스 우선순위가 필요합니다. 예를 들어, 타워 크레인 조이스틱 리모컨은 실외에서만 작동합니다. 이 설정에는 극도의 신호 범위와 비, 염수 분무 및 UV 저하에 대한 공격적인 내후성이 필요합니다. 오버헤드 또는 브리지 크레인은 실내에서 작동합니다. 그들은 완전히 다른 과제에 직면해 있습니다. 공장 현장에서는 심한 무선 주파수 간섭이 발생합니다. 강철 대들보는 신호를 무작위로 튕깁니다. 또한 탠덤 실내 리프트에는 다중 호이스트 동기화 기능이 자주 필요합니다.
모든 산업은 부하를 다르게 이동합니다. 마이크로 속도 조정에 대한 구체적인 요구 사항을 정의하십시오. 깨지기 쉬운 어셈블리 배치에는 부품이 부서지는 것을 방지하기 위해 인치 단위의 움직임이 필요합니다. 콘크리트 타설에는 튀는 것을 방지하기 위해 꾸준하고 예측 가능한 유체 제어가 필요합니다. 블라인드 리프트는 최고의 도전 과제를 제시합니다. 운영자는 전적으로 감시자에게 의존합니다. 미세한 바늘 경련을 믿을 수 없을 정도로 느리고 의도적인 호이스트 움직임으로 변환하는 시스템이 필요합니다. 진정한 비례 신호를 통해 이러한 미세 조정이 가능해졌습니다.

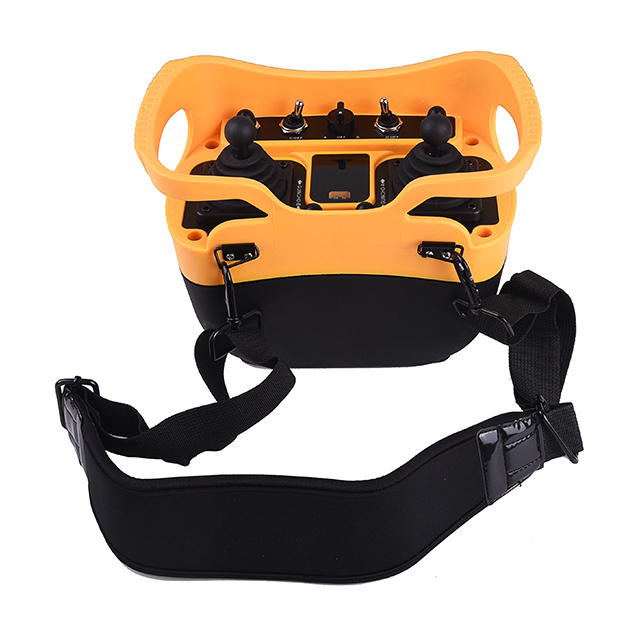

일반적인 교대근무 중에 작업자가 어디에 서 있어야 하는지 지도를 작성해 보세요. 모든 리프트에 대해 최적의 가시선이 필요합니다. 움직임을 제한하면 안전 마진이 줄어듭니다. 인체공학은 여기서 큰 역할을 합니다. "벨리 박스" 스타일의 리모컨은 무게를 어깨와 엉덩이에 분산시킵니다. 이 디자인은 10시간 근무 중에 심각한 허리와 목의 피로를 방지합니다. 팀이 매일 수행하는 신체적 부담을 고려하십시오.
신호 사각지대가 있는지 실제 작업 공간을 감사하십시오.
운영자에게 그림자를 드리워 일일 도보 경로를 계획하세요.
모든 실외 장비의 특정 날씨 노출 수준을 문서화하십시오.
매주 취급되는 가장 무겁고 가장 섬세한 하중을 측정합니다.
기본 계단형 컨트롤러는 별개의 속도 기어에 의존합니다. 1단, 2단, 3단 버튼을 누르면 됩니다. 이로 인해 거친 전환이 발생합니다. 진정한 비례식 크레인 제어를 통해 조이스틱 편향 각도에 따라 무단계, 무한 가변 속도가 가능합니다. 스틱을 밀면 호이스트가 살짝 움직입니다. 더 밀면 부하가 원활하게 가속됩니다. 이러한 유동성은 진자 하중의 흔들림을 제거합니다. 또한 격렬한 유압 충격을 방지합니다. 유압 충격은 시간이 지남에 따라 값비싼 씰과 실린더 벽을 손상시킵니다.
내부 센서는 장기적인 정밀도를 정의합니다. 기존의 전위차계는 탄소 트랙을 따라 미끄러지는 기계식 와이퍼를 사용합니다. 그들은 육체적으로 닳아 없어집니다. 먼지가 유입되면 정확성이 저하됩니다. 결국 조이스틱을 움직여도 출력이 생성되지 않는 위험한 "데드 존"이 발생합니다. 홀 효과 센서는 현대적인 대안을 제공합니다. 그들은 자기장을 사용하여 위치 변화를 감지합니다. 기계적 접점이 전혀 없는 것이 특징입니다. 이러한 비접촉식 설계로 인해 내구성이 뛰어나고 먼지나 습기에 대한 내성이 있습니다.
특징 | 홀 효과 센서 | 기계식 전위차계 |
|---|---|---|
조작방법 | 비접촉식 자기장 | 물리적 슬라이딩 와이퍼 |
내구성 | 매우 높음(수백만 주기) | 보통(마찰 마모가 발생하기 쉬움) |
데드존 | 드물게 발생 | 시간이 지남에 따라 개발 |
환경 저항 | 우수(먼지에 강함) | 나쁨(먼지 유입에 취약함) |
물리적 디자인만으로는 리모컨을 구입할 수 없습니다. 컨트롤러는 기계에 필요한 특정 전기 신호를 출력해야 합니다. 트랜스미터를 PLC 또는 유압 밸브에 완벽하게 일치시켜야 합니다. 일반적인 산업용 신호에는 아날로그 전압(0~10V), 전류 루프(4~20mA), 디지털 CANopen 프로토콜 또는 직접 PWM(펄스 폭 변조)이 포함됩니다. 적절하게 구성된 비례 조이스틱 원격 제어 크레인 설정은 전적으로 이 신호 핸드셰이크에 의존합니다. PWM을 예상하는 밸브에 0~10V를 공급하면 전체 시스템 오류가 발생합니다.
구매하기 전에 엄격한 기준 범위 요구 사항을 설정하십시오. 귀하의 시설에 100미터의 적용 범위가 필요한지, 아니면 야외 마당의 경우 300미터를 초과하는지 평가하십시오. 범위 사양은 낮은 대기 시간 없이는 아무 의미가 없습니다. 지연 시간은 손을 움직이는 것과 크레인이 응답하는 것 사이의 지연을 나타냅니다. 허용되는 대기 시간 임계값은 50밀리초 미만입니다. 50밀리초 미만의 응답 시간이 즉각적으로 느껴집니다. 대기 시간이 길면 작업자가 움직임을 과도하게 수정하여 위험한 진자 스윙을 생성하게 됩니다.
현대 산업 지역에는 눈에 보이지 않는 소음이 넘쳐납니다. 공장 현장에는 수십 개의 Wi-Fi 라우터가 있습니다. 중장비는 전자기장을 생성합니다. 조밀한 강철 구조물은 전파를 예측할 수 없게 반사시킵니다. FHSS(Frequency Hopping Spread Spectrum) 기술이 필요합니다. FHSS는 초당 수십 개의 무선 채널을 여러 번 건너뜁니다. 차단된 채널을 발견하면 단순히 깨끗한 채널로 이동합니다. 이러한 동적 변속은 중단 없는 통신을 보장합니다.
송신기는 잔인한 상황에 직면해 있습니다. 지게차가 그들을 분쇄합니다. 그들은 높은 캣워크에서 떨어집니다. 송신기가 고장나면 가동 중지 시간 비용이 급격히 증가합니다. 고장난 장치 교체의 용이성을 평가하십시오. 최신 시스템은 전자 키나 RFID 스마트 카드를 사용합니다. 기존 카드를 새 벨리 박스에 꽂기만 하면 됩니다. 즉시 동기화됩니다. 크레인에 장착된 올라가서 다시 프로그래밍할 필요가 없습니다 무선 송신기 수신기를 수동으로 . 이러한 플러그 앤 플레이 이중화로 인해 유지 관리 작업 시간이 절약됩니다.
주파수 선택 시 기존 공장 Wi-Fi 대역을 무시합니다.
자동 채널 호핑 기능이 없는 시스템 구입.
사전 페어링된 백업 송신기를 바닥에 두지 않았습니다.
기존 밸브에 대해 심층적인 감사를 수행해야 합니다. 많은 구형 기계는 표준 온/오프 스풀을 사용합니다. 이러한 기본 밸브는 단순히 완전히 열리거나 단단히 닫힙니다. 유체 흐름을 조절할 수 없습니다. 업그레이드하려면 특정 전기 유압식 하드웨어가 필요합니다. 호환 가능한 비례 모노블록 또는 단면 밸브가 필요합니다. 단면 밸브를 사용하면 여러 제어 슬라이스를 함께 쌓을 수 있습니다. 복잡한 리프팅 설정을 위한 뛰어난 모듈성을 제공합니다.
오래된 기계식 크레인을 개조하려면 인내심과 올바른 부품이 필요합니다. 디지털 수신기를 수동 레버에 직접 부착할 수는 없습니다. 전기 유압식 인터페이스 모듈을 설치해야 합니다. 이러한 변환 매니폴드는 디지털 신호를 받아 유압 파일럿 압력으로 변환합니다. 이 파일럿 압력은 주 방향 스풀을 이동시킵니다. 이러한 유압 변환 블록에 맞게 예산을 책정하십시오. 전자제품만큼 가격이 비싼 경우가 많습니다.
물리적 인클로저를 타협하지 마십시오. 수신기 장치는 크레인 브리지에 있습니다. 그리스, 극심한 열, 심한 진동에 직면해 있습니다. IP65 또는 IP66 환경 등급을 의무화합니다. 이러한 등급은 고압 워터 제트 및 미세한 먼지로부터 보호를 보장합니다. 표준화된 배선 하네스를 요구합니다. 사전 배선된 색상 코드 하니스는 추측을 없애줍니다. 안전하게 통합 속도를 높입니다. CAN 버스 기술을 사용하면 이를 더욱 단순화하여 두꺼운 와이어 묶음을 단 4개의 필수 케이블로 줄일 수 있습니다.
산업 안전 표준은 책임과 사고에 대한 궁극적인 보호 역할을 합니다. 확인되지 않은 주장은 절대 믿지 마세요. 독립적으로 인증된 안전 등급을 찾아보세요. 비상 정지(E-stop) 기능은 중요한 생명선을 나타냅니다. ISO 13849-1에 따른 PL-d 또는 PL-e 분류를 충족해야 합니다. 또는 IEC 62061에 따라 SIL 3 규정 준수를 확인하십시오. 이러한 프레임워크에서는 이중 릴레이 교차 모니터링을 요구합니다. 안전 릴레이 하나에 장애가 발생하면 백업 릴레이가 즉시 전원을 차단합니다.
수동적 안전은 운전자에게 달려 있습니다. 능동 안전이 자동으로 개입됩니다. "데드맨" 스위치를 요구하세요. 이를 작동하려면 지속적이고 의도적인 압력이 필요합니다. 작업자가 기절하면 기계는 즉시 정지합니다. 기울기 및 낙하 센서는 중요한 보호 기능을 제공합니다. 운전자가 넘어져 컨트롤러를 떨어뜨리면 내부 가속도계가 추락을 감지합니다. 리모컨이 땅에 닿기 전에 자동으로 전원을 차단합니다. 범위를 벗어난 자동 종료는 신호가 저하될 때 "폭주" 부하를 방지합니다.
허술한 플라스틱 하우징이 제철소에서 부서집니다. 유리섬유 강화 인클로저를 지정합니다. 갈라짐 없이 큰 충격을 흡수합니다. 산업용 조이스틱 컨트롤러는 매일의 가혹한 학대를 견뎌야 합니다. 촉각적 피드백에 주의를 기울이세요. 작업자는 두꺼운 가죽 안전 장갑을 착용합니다. 스틱을 움직일 때 확실한 '딸깍' 소리와 저항을 느껴야 합니다. 컨트롤이 흐릿하게 느껴지면 운영자는 공간 인식을 잃습니다.
배터리 화학은 일일 작동 속도를 결정합니다. 오래된 NiMH 배터리는 메모리 효과로 인해 어려움을 겪습니다. 부적절하게 충전하면 빠르게 성능이 저하됩니다. 리튬 이온 배터리는 뛰어난 성능을 제공합니다. 그들은 더 오래 전하를 유지하고 무게는 더 가볍습니다. 핫스왑 가능한 배터리 디자인을 찾아보세요. 운전자는 크레인의 전원을 끄지 않고도 몇 초 만에 데드 팩을 교체할 수 있습니다. 1회 충전으로 20시간을 초과하는 연속 작동 시간을 목표로 합니다. 이를 통해 이중 교대 근무 시 중단 없는 서비스 제공이 보장됩니다.
올바른 인터페이스를 선택하는 것은 가격표를 비교하는 것 이상입니다. 올바른 선택은 정밀 밸브 호환성과 견고한 환경 생존 간의 완벽한 균형을 유지합니다. 비례 시스템은 기계의 고유한 아키텍처와 깔끔하게 통합되는 경우 팀이 무거운 자재를 이동하는 방식을 근본적으로 변화시킵니다. 선택 과정을 체계적으로 시작하십시오.
트랜스미터 브랜드를 살펴보기 전에 항상 크레인의 현재 유압 밸브와 PLC 로직을 감사하는 것부터 시작하십시오. 공장의 무선 주파수 환경을 이해하십시오. 화려한 마케팅 주장보다 독립적인 안전 인증을 우선시하세요. 업그레이드를 마무리하려면 다음과 같은 중요한 다음 단계를 수행하세요.
신호 출력 일치를 확인하려면 자격을 갖춘 시스템 통합업체에 문의하세요.
대기 시간 수치가 50밀리초 미만으로 유지되는지 확인하려면 자세한 기술 사양 시트를 요청하세요.
CAD 도면을 평가하여 안전하고 진동이 차단된 수신기 장착 위치를 계획합니다.
작업자의 피로를 방지하기 위해 벨리 박스의 물리적 인체공학적 무게를 테스트합니다.
A: 아니요. 비례 신호를 활용하려면 전자 유압식 비례 밸브 또는 변환 매니폴드를 설치해야 합니다. 표준 온/오프 스풀은 완전히 열리거나 닫힙니다. 가변 속도에 대한 유체 흐름을 조절할 수 없습니다.
A: 고품질 산업 시스템은 거의 0에 가까운 지연(일반적으로 15~40밀리초)으로 작동합니다. 이를 통해 하중이 손의 움직임에 즉각적으로 반응합니다. 대기 시간이 길면 과잉 수정 및 위험한 진자 효과가 발생합니다.
A: 자동 주파수 관리 및 고유 ID 코드(16비트 주소 지정 이상)가 있는 시스템을 활용하여 송신기가 페어링된 수신기와만 통신할 수 있도록 하십시오. FHSS(Frequency Hopping Spread Spectrum) 기술은 혼잡한 채널을 적극적으로 회피합니다.
